Pittura: | Sabbiatura e vernice epossidica | Massimo. Lunghezza fuoribordo: | 5,3 m |
---|---|---|---|
Max. carico: | 5000 kg | Trattamento: | Il telaio principale e i puntelli sono zincati a caldo |
Larghezza della piattaforma: | 4.2M | ||
Evidenziare: | Ponte di carico di gru Larghezza 4,2 m |

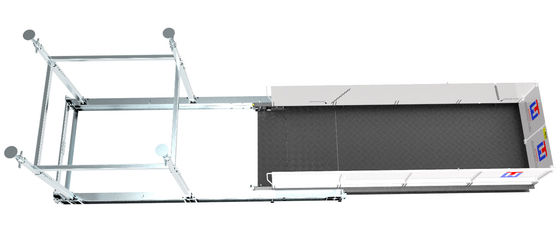

4.2m Larghezza Granata di materiale ripiegabile o solido MLP4200 Per il trasporto di materiale sul cantiere
Modelli
Forze sull'edificio o sulla struttura
In condizioni di sito, il telaio H può mantenere una distanza E dal bordo della lastra.
per tre distanze diverse E sono elencate nella tabella 2.La SWL corrispondente alla SWL la diversa distanza E sono anche dipinte nel raggio H del telaio stazionario.
Prima dell'installazione, assicurarsi che la lastra di cemento e il soffitto dell'edificio devono avere una resistenza sufficiente a sopportare le forze RA, RB, RC dal ponte di carico.
Strutture di supporto per il ponte di carico
1 Le strutture di supporto del ponte di carico devono avere una resistenza adeguata per sopportare le forze sul soffitto
e pavimento delle strutture dal ponte di carico.Il calcolo della resistenza delle strutture di supporto deve essere effettuato in conformità al codice di progettazione approvato per la struttura di costruzione..
2 Le strutture di supporto devono essere strutturalmente adeguate per sostenere i carichi sulla piattaforma, compresi i punti di ancoraggio.I carichi imposti dalla piattaforma di carico sulla struttura di supporto permanente devono essere rivisti e "firmati" dal progettista strutturale dell'edificio.
3Se la struttura di supporto è costituita da lastre vuote, si devono utilizzare lastre di cuscinetto raccomandate dal fabbricante della lastra o progettate da un ingegnere adeguatamente qualificato.
4I fori forati nelle lastre per l'ancoraggio devono essere collocati nei punti raccomandati dal progettista della lastra o, se ciò non è possibile,in luoghi in cui un ingegnere adeguatamente qualificato ha stabilito che l'integrità strutturale della lastra non sarà compromessa.
5La piattaforma di carico retrattile non deve essere installata sulle strutture di supporto a sbalzo, quali balconi e soffitti, ecc.
Forze sull'edificio o sulla struttura
Il peso morto e il carico del ponte di carico si applicano al soffitto e alla lastra di cemento dal supporto
Le forze sul soffitto o sul pavimento della lastra dell'edificio possono essere fornite.
Caratteristiche del ponte di carico della gru
1Sistema facile di trazione/spinta
2. lunghezza massima fuori bordo: 5,3 m
3Capacità di carico massima: 5 tonnellate
4Larghezza della piattaforma: 3,2 metri.
5. con attrezzi regolabili per diverse altezze del pavimento
6Il design compatto rende il trasporto e l'installazione molto più facili

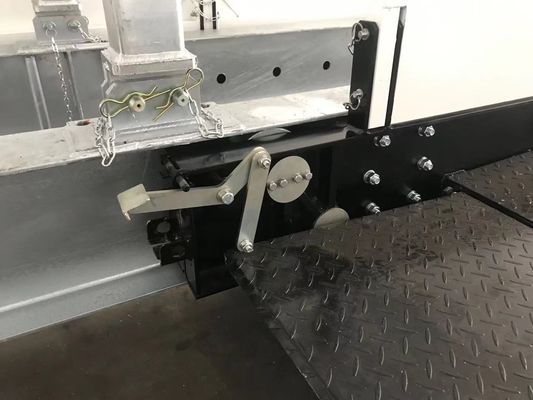

7Con sistema di chiusura facile.
8Tutti i perni sono con catene per evitare che cadano o perdono
Altezza degli appoggi
Gli ormeggi standard consentono un'altezza minima di 2400 mm e un'altezza massima di 3300 mm.
per le altre esigenze particolari. Possiamo progettare oggetti di scena speciali secondo le vostre esigenze.MLP 4200 può anche essere fissato alla lastra di cemento con bulloni attraverso la lastra se il cliente ha bisogno.
Funzione
Il ponte di carico retrattile della serie MLP è un prodotto unico per migliorare l'efficienza e la sicurezza della movimentazione dei materiali nei settori delle costruzioni a più piani e di alte costruzioni.Offre un metodo economico di consegna delle merci
Quando le merci devono essere consegnate a determinati livelli di piano,
tutti i ponti installati al di sopra di tale livello possono essere ritirati, consentendo alla gru di operare senza ostacoli.
Applicazione
IlPonte di carico della gruè appositamente progettato per far fronte alle sfide dei cantieri a più piani.I nostri ponti di carico per gru rendono l'accesso di attrezzi e materiali ai diversi livelli dei cantieri a più piani sicuro e semplice, aumentando al contempo l'efficienza di funzionamento delle gru torre.
